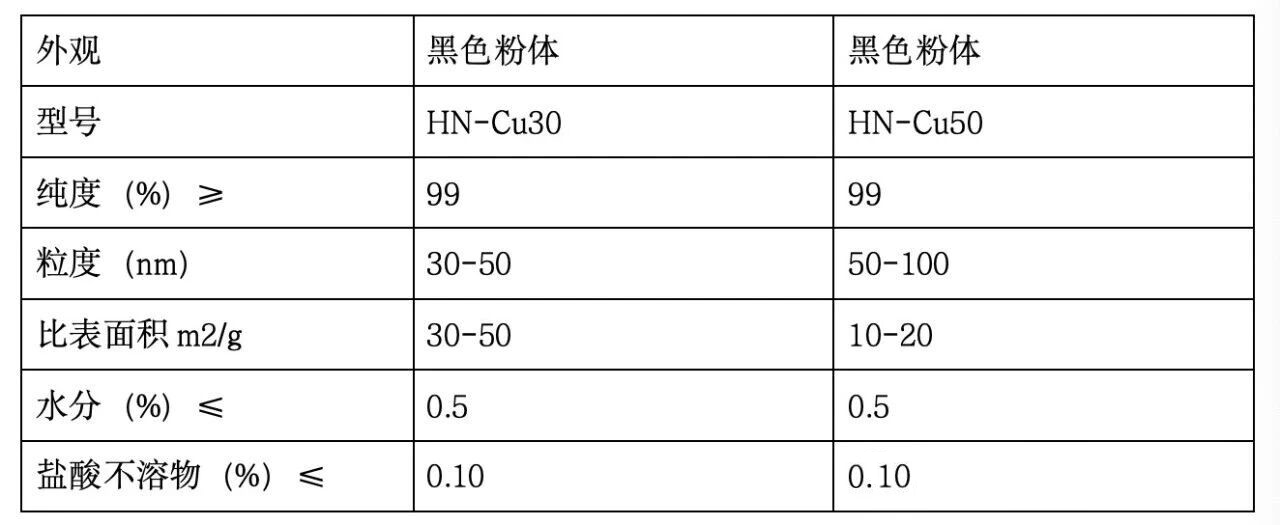

纳米氧化铜在氧传感器中的应用
一、核心应用原理：基于 p 型半导体的 “氧浓度 - 电信号” 转换
与 n 型半导体（如纳米 WO₃）通过 “氧吸附捕获电子、电阻增大” 的机制不同，纳米 CuO 的氧敏响应基于p 型半导体的空穴传输特性，这是其应用的核心原理：
纳米 CuO 为 p 型半导体，载流子主要是空穴。当处于高氧浓度环境时，氧气分子会吸附在 CuO 表面，通过 “接受半导体中的自由电子” 形成吸附氧物种（如 O²⁻、O⁻），导致半导体内部空穴浓度相对升高（电子被消耗，空穴占比增加），电导率显著提升（电阻降低）；当环境中氧浓度降低（如通入还原性气体），表面吸附氧会与还原性物质（如 CO、H₂）反应并脱附，释放出之前捕获的电子，电子与空穴发生复合，空穴浓度下降，电导率降低（电阻增大）。通过检测这种 “电导率（或电阻）随氧浓度的反向变化”，即可实现对氧气浓度的定量检测 —— 这一机制决定了纳米 CuO 在氧传感器中需适配特定的信号采集电路（与 n 型材料互补），同时也赋予其在低氧环境下的高响应特性。
二、主要应用的氧传感器类型
基于纳米 CuO 的氧敏机制和性能特点，其在氧传感器中的应用主要集中于以下两类，覆盖不同检测需求：
电阻型氧传感器（主流应用） 电阻型氧传感器结构简单（通常为 “电极 - 敏感层 - 基底” 三明治结构）、成本低、易微型化，是纳米 CuO 最主要的应用场景。纳米 CuO 在其中作为核心敏感层，通过优化自身结构或改性，实现性能提升： 纯纳米 CuO 敏感层：直接采用纳米 CuO 颗粒（粒径 10-50 nm）、纳米片（厚度 5-20 nm）或纳米线（直径 20-100 nm）制备敏感层，利用其高比表面积提升氧吸附量 —— 例如，CuO 纳米片因暴露大量 (001) 高活性晶面，对 1% O₂的电阻变化率可达 10² 倍，检测下限低至 50 ppm，适合室温或中低温（50-200℃）环境的氧浓度检测（如室内空气监测、食品包装内残氧检测）。 改性纳米 CuO 敏感层：通过掺杂、复合等方式优化性能，拓展应用场景： 贵金属掺杂（Au、Ag、Pt）：贵金属纳米颗粒（2-5 nm）负载在 CuO 表面，可通过 “电子转移效应” 调节 CuO 的空穴浓度 —— 例如，Au 掺杂后，Au 的电子会向 CuO 转移，抑制空穴 - 电子复合，使 CuO 对低氧浓度（＜0.5% O₂）的响应灵敏度提升 3-5 倍，同时缩短响应时间（从纯 CuO 的 50 s 降至 20 s 以内），适合高精度低氧检测（如医疗缺氧环境监测）。 半导体复合（CuO/TiO₂、CuO/ZnO）：与 n 型半导体构建 p-n 异质结，界面处形成内建电场，促进载流子分离（尤其在光辅助条件下）—— 例如，CuO/TiO₂异质结在可见光照射下，对氧的吸附能力增强，室温响应值比纯 CuO 高 4 倍，且抗湿度干扰能力提升（相对湿度 80% 时，响应值衰减率仅 10%，远低于纯 CuO 的 30%），适合潮湿环境（如浴室、工业潮湿车间）的氧检测。
电化学型氧传感器（辅助应用） 电化学型氧传感器通过氧分子在电极表面的电化学反应（如还原反应：O₂ + 2H₂O + 4e⁻ → 4OH⁻）产生电流信号，纳米 CuO 在此类传感器中主要作为催化电极材料，提升反应效率： 传统电化学氧传感器常用 Pt、Au 等贵金属作电极，成本较高；纳米 CuO 因对氧还原反应具有良好催化活性（尤其在碱性电解质中），可作为贵金属的替代或辅助材料 —— 例如，在碱性电解液（KOH 溶液）中，CuO 纳米线阵列电极的氧还原起始电位（-0.15 V vs Ag/AgCl）接近 Pt 电极（-0.1 V），且电流密度可达 Pt 电极的 80%，显著降低传感器成本，适合便携式低功耗氧检测设备（如便携式血氧仪、高原氧浓度检测仪）。
三，典型应用实例
纳米氧化铜的应用势使其在多个领域的氧传感器中落地，典型场景包括：
1. 食品与药品包装残氧检测 食品（如薯片、肉类罐头）和药品（如胶囊、冻干制剂）的包装内残氧浓度直接影响保质期（高氧易导致氧化变质），需精准检测（通常要求残氧＜5%）。 应用形式：采用 CuO 纳米片制备的微型电阻型传感器，集成于包装内或便携式检测仪中，室温下快速检测残氧 —— 例如，某商用食品残氧仪使用 Au 掺杂 CuO 敏感层，检测范围 0.1%-21% O₂，响应时间＜20 s，精度 ±0.1%，可直接插入包装内进行无损检测，避免传统取样检测对包装的破坏。
2. 室内与密闭空间氧安全监测 矿井、地下车库、密闭船舱等空间易因通风不足导致氧浓度降低（＜19.5% 为缺氧），需实时预警。 应用形式：采用 CuO/TiO₂异质结的壁挂式氧传感器，室温工作，无需外接电源（可电池供电），当氧浓度低于 19.5% 时自动报警 —— 例如，矿井用氧传感器通过优化 CuO 纳米线的孔隙结构，抗粉尘干扰能力提升，在湿度 90%、粉尘浓度 10 mg/m³ 的环境中仍能稳定工作，使用寿命达 1 年以上。
3. 便携式医疗氧浓度检测 慢性阻塞性肺疾病（COPD）患者需监测吸入氧浓度（通常需控制在 21%-30%），避免氧中毒或缺氧。 应用形式：采用 CuO 纳米颗粒修饰的微型电化学氧传感器，集成于便携式血氧仪中，体积小（＜1 cm³）、功耗低（工作电流＜10 μA），可实时检测患者吸入气体的氧浓度，并与血氧饱和度数据联动 —— 例如，某医疗设备厂商的便携式氧监测仪，使用 CuO / 碳纳米管复合电极，检测精度 ±0.5% O₂，续航时间达 72 小时，满足患者户外使用需求。
4. 工业低氧燃烧控制 钢铁冶炼、玻璃制造等工业过程中，低氧燃烧（氧浓度 3%-8%）可减少能耗和 NOx 排放，需精准控制炉内氧浓度。 应用形式：采用 Pt 掺杂 CuO 的高温电阻型传感器（工作温度 150-250℃），耐受炉内粉尘和振动，实时反馈氧浓度至控制系统 —— 例如，某钢铁厂的加热炉氧控系统，使用 CuO 纳米膜传感器，响应时间＜100 ms，可快速匹配燃料喷射量，使燃料消耗降低 5%，NOx 排放减少 10%。
